Aufbauanleitungen für die gängigsten Regaflex Regale
Obwohl unsere Regale im Vergleich zu anderen Möbeln einfach aufzubauen sind, da in den meisten Fällen einfach alles nur zusammengesteckt werden muss, ist es manchmal gut, eine Aufbauanleitung zur Hand zu haben. Im Normalfall legen wir bei jeder Lieferung die passende Aufbauanleitung mit bei - sollte das bei Ihnen nicht der Fall sein, finden Sie hier alle Aufbauanleitungen. Wenn Sie weitere Hilfe bei dem Aufbau benötigen, melden Sie sich gerne bei uns, damit wir Ihnen helfen können.
Aufbauanleitungen
|
Abb. 1 |

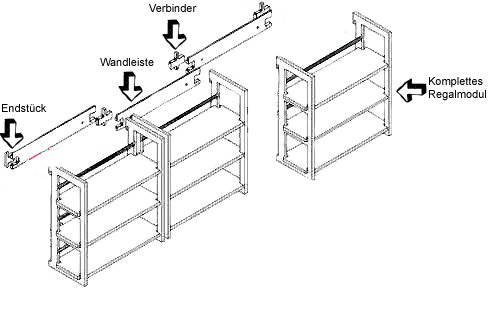

Bitte befestigen Sie die Wandbefestigungsleiste vorerst mit 1 – 2 mm Spielraum und ziehen Sie die Schrauben erst nach kompletter Montage endgültig fest. Nutzen Sie alle verfügbaren Bohrungen und besorgen Sie sich für Ihre Wand geeignete Schrauben und Dübel. Nehmen Sie z.B. Schrauben im Maß 6 x 80 mm, diese können auch bei uns im Online-Shop direkt mitbestellt werden. Die Haftreibung, die benötigt wird um Ihr Regal an den Wänden zu halten, ist bei entsprechenden Wänden auch mit kleineren Schrauben zu erreichen. |
|
Abb. 2 |
Montieren Sie die Wandleiste immer mit einer Wasserwaage, nur so ist gewährleistet, dass die Module am Ende gerade an der Wand hängen. Bei längeren Modellen, die mehr als eine Wandleiste benötigen, macht es Sinn, die untere Reihe zuerst zu montieren. Danach kann die Position der oberen Leiste mit Hilfe des Seitenteils leicht ermittelt werden. Nachdem die Wandleiste befestigt wurde, können Sie anfangen die Böden und die Anschlagsstangen einzulegen. Achten Sie darauf, dass die Kerben an den Seitenteilen nach innen gelegt sind. Fügen Sie jetzt, wie auf Abb. 3 zu sehen, die Böden ein und verklemmen Sie diese durch runter schieben mit leichtem Kraftaufwand mit den Seitenteilen. Für eine bessere Entnahme von z.B. CD's ist es wichtig, wenn die Böden mit der kurzen Ausfräsung nach vorne gelegt werden. (Bei dem MC-Regal bitte zuerst den oberen Boden einsetzen!) |
|
Abb. 3 |
Sobald alle Böden eingerastet sind, können Sie die Anschlagsstangen einfügen. Jetzt muss das Regal nur noch auf die Wandleiste gehoben, eingehängt und die Schrauben müssen festgezogen werden. Beachten Sie bitte auch unbedingt, dass Regale zwar in der senkrechten sehr hoch belastet werden können. Wenn das Regal jedoch unten von der Wand weggezogen wird, entsteht ein starker Hebel und das Regal kann so leicht von der Wand gerissen werden. Hier hilft ein vor allem bei kleinen Kindern ein Metallwinkel (z.B. Stuhlwinkel), der an Wand und Regal befestigt wird, als Absicherung. |
|
Achtung! Wenn Sie Ihr Regal lackieren wollen, beachten Sie, dass die Passungen bei diesem Modell aus Stabilitätsgründen sehr genau angefertigt sind. Wir empfehlen daher, erst nach dem Zusammenbau zu lackieren. Wenn Sie Beize, Lasur oder Wachs dünn auf die Einzelteile auftragen, kann dies vor dem Aufbau geschehen. Beachten Sie dabei aber auch das Quellverhalten des Materials. MDF nimmt Flüssigkeiten sehr gut auf, deswegen sollten Sie vor allem die Kanten dünn grundieren bevor Sie den Endlack auftragen. Wiederholen Sie diesen Vorgang bei Bedarf ein- bis zweimal.
|
|
|
Abb. 1 |

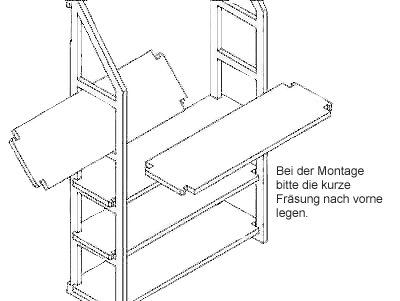

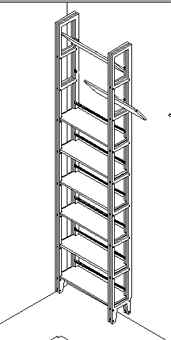

Am einfachsten lässt sich das Regal aufbauen, wenn Sie damit anfangen den ersten Boden in der ungefähren Mitte einzulegen. Beachten Sie hierfür Abb. 1 und 2, hier wird Ihnen gezeigt, wie Sie die Böden am einfachsten und ohne Gewaltanwendung einfügen können. Legen Sie die Böden schräg ein und verklemmen diese durch sanftes runter drücken mit den Seitenteilen. Beachten Sie dabei auch, dass Sie die Böden entweder bündig mit den Seitenteilen einsetzen können oder durch einfaches umdrehen von dem Boden etwas nach hinten versetzt. Für CDs empfehlen wir, den kurzen Abstand nach vorne zu legen. Wenn Sie alle Böden eingerastet haben, können Sie die Anschlagsstangen in die dafür vorgesehenen Einkerbungen einfügen (Abb. 3) und Ihr NEW-LINE Regal einräumen. |
|
Abb. 2 |
Bitte bedenken Sie, dass Regale mit geringer Bautiefe leicht umgeworfen werden können. Vor allem dann, wenn Kinder oder Haustiere an das Regal herankommen können, empfehlen wir, dass Sie das Regal zusätzlich z.B. mit einem Stuhlwinkel an der Wand befestigen.
Achtung! |
|
Abb. 3 |
Wenn Sie Ihr NEW-LINE Regal lackieren wollen, beachten Sie, dass die Passungen bei diesem Modell aus Stabilitätsgründen sehr genau angefertigt sind. Wir empfehlen daher, erst nach dem Zusammenbau zu lackieren. Wenn Sie Beize, Lasur oder Wachs dünn auf die Einzelteile auftragen, kann dies vor dem Aufbau geschehen. Beachten Sie dabei aber auch das Quellverhalten des Materials. MDF nimmt Flüssigkeiten sehr gut auf, deswegen sollten Sie vor allem die Kanten dünn grundieren bevor Sie den Endlack auftragen. Wiederholen Sie diesen Vorgang bei Bedarf ein- bis zweimal. |
|
Abb. 1 |

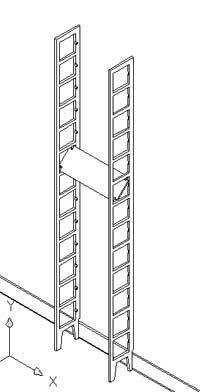

Bei dem concept-12 müssen Sie keine Rücksicht auf Außen- oder Mittelseiten nehmen. Achten Sie nur darauf, dass Sie den Fußleistenausschnitt bei dem Aufbau in Richtung der Wand planen. Dann können Sie anfangen, die Böden einzulegen. Starten Sie damit, ein paar oder alle der Träger in den Seitenteilen zu befestigen. Schieben Sie die Träger dazu einfach mit der schmalen Seite nach vorne in die Seite und drücken Sie diese runter bis Sie ein gut zu vernehmendes 'Klick' hören. Referenzen für die einzelnen Abstände der Böden finden Sie unter Abb. 1. Nachdem Sie die ersten Träger platziert haben, können Sie den ersten Boden einsetzen. Der wird wie auf Abb. 1 gezeigt, am besten schräg angesetzt und dann einfach runter gedrückt. |

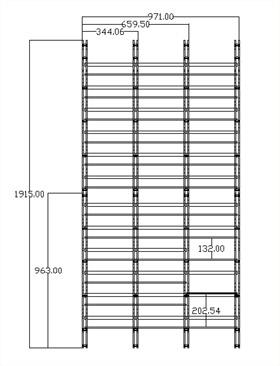

Abstände der Träger von Boden zu Boden für Standardmaße von:
|
Achten Sie darauf, dass die Seite des Bodens mit dem halben Kreuz eingefräst hinten liegt. Wenn Sie für Ihr Regal das Anschlagsstangen-Set mitbestellt haben, wurden Ihnen Aufnahmen und Aluminiumstangen mitgeliefert. Diese können Sie entweder vor dem einsetzen der Böden oder danach montieren. Schieben Sie dazu jeweils eine Aufnahme an beide Enden der Anschlagsstange und passen Sie auf, dass die Anschlagsstange nicht übersteht, damit Sie Ihre Regalseiten nicht zerkratzen. Danach können Sie die beiden Halterungen und die Anschlagsstange in die dafür vorgesehenen Einkerbungen am hinterem Ende des Bodens einsetzen. |
|
Abb. 2 |
Für mehr Details, besuchen Sie auch gerne unser FAQ. Nachdem alle Böden fest sitzen, können Sie sich ggf. an die nächste Spalte machen. Bitte bedenken Sie, dass Regale mit geringer Bautiefe leicht umgeworfen werden können und unbedingt befestigt werden sollten. Vor allem dann, wenn Kinder oder Haustiere an das Regal herankommen können, empfehlen wir, dass Sie das Regal zusätzlich z.B. mit einem unserer Schraubhaken an der Wand befestigen. |
|
Achtung! Wenn Sie Ihr concept-12 Regal lackieren wollen, beachten Sie, dass die Passungen bei diesem Modell aus Stabilitätsgründen sehr genau angefertigt sind. Wir empfehlen daher, erst nach dem Zusammenbau zu lackieren. Wenn Sie Beize, Lasur oder Wachs dünn auf die Einzelteile auftragen, kann dies vor dem Aufbau geschehen. Beachten Sie dabei aber auch das Quellverhalten des Materials. MDF nimmt Flüssigkeiten sehr gut auf, deswegen sollten Sie vor allem die Kanten dünn grundieren bevor Sie den Endlack auftragen. Wiederholen Sie diesen Vorgang bei Bedarf ein- bis zweimal. |
|
|
Abb. 1 |

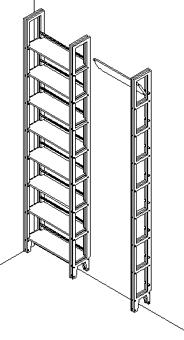

Zum Großteil ist der Aufbau des DS-Systems selbsterklärend. Wir haben Ihnen aber eine kleine Aufbauanleitung aus den wichtigsten Dingen zusammengestellt. Stellen Sie zunächst sicher, dass Sie die Seiten richtig sortieren und die Außenseiten links und rechts richtig platzieren. Die Außenseiten erkennen Sie, wenn Sie eine Seite mit dem Fußleistenausschnitt in Richtung der Wand stellen und das Seitenteil nur links oder rechts eine Kerbung für die Anschlagsstange hat. Fügen Sie jetzt, wie auf den Abbildungen zu sehen, die Böden ein und verklemmen Sie diese durch runter schieben mit leichtem Kraftaufwand mit den Seitenteilen. Sie können die Böden so platzieren, dass Sie vorne bündig sind oder etwas nach hinten versetzt sind. | |
|
Abb. 2 |

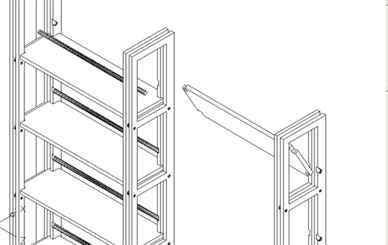

Nachdem Sie die Böden eingelegt haben, können Sie die Anschlagsstangen in den Seitenteilen in die dafür vorgesehenen Kerbungen einfügen. (Abb. 2) Sobald das Grundmodul steht, können Sie jetzt die nächste Spalte anbauen. Nehmen Sie sich dafür einfach das nächste Seitenteil und rasten Sie die Böden wie mittlerweile gewöhnt ein. (Abb. 1) Bitte bedenken Sie, dass Regale mit geringer Bautiefe leicht umgeworfen werden können und unbedingt befestigt werden sollten. Vor allem dann, wenn Kinder oder Haustiere an das Regal herankommen können, empfehlen wir, dass Sie das Regal zusätzlich z.B. mit einem unserer Schraubhaken an der Wand befestigen. | |
|
Achtung! Wenn Sie Ihr DSS Regal lackieren wollen, beachten Sie, dass die Passungen bei diesem Modell aus Stabilitätsgründen sehr genau angefertigt sind. Wir empfehlen daher, erst nach dem Zusammenbau zu lackieren. Wenn Sie Beize, Lasur oder Wachs dünn auf die Einzelteile auftragen, kann dies vor dem Aufbau geschehen. Beachten Sie dabei aber auch das Quellverhalten des Materials. MDF nimmt Flüssigkeiten sehr gut auf, deswegen sollten Sie vor allem die Kanten dünn grundieren bevor Sie den Endlack auftragen. Wiederholen Sie diesen Vorgang bei Bedarf ein- bis zweimal.
|
||
|
Abb. 1 |

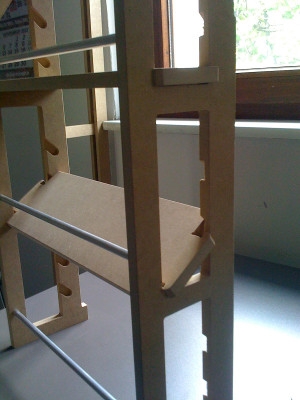

Zuerst wird die Wandbefestigungsleiste, am besten mit einer Wasserwaage und mit den geeigneten Dübeln sowie Schrauben an der Wand befestigt. Sobald das geschehen ist, geht es an die Seitenteile. Beide Seiten nehmen und die dünnen Alustangen in die kleineren Löcher stecken. Danach können die Böden eingelegt werden, wobei darauf geachtet werden sollte, dass die kürzeren Seiten des Bodens nach vorne zeigen! |
| Die Böden mit sanfter Gewalt nach unten drücken. Sobald dies geschehen ist, können die dickeren Alustangen je nach Bedarf in die oberen oder unteren Kerben gelegt werden. | |
|
Abb. 2 |

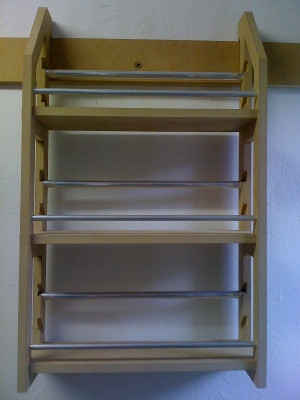

Jetzt muss das Regal nur noch an der Wandleiste angehängt werden und dann nur noch einräumen und fertig ist das Gewürzregal. Es muss beachtet werden, dass bei dem System die Passungen recht eng sind. Wenn das Regal noch lackiert werden soll, sollte dies sehr vorsichtig gemacht werden. Vorsicht wegen dem Quellverhalten des Materials! MDF ist sehr saugfähig, darum vor allem auf die Kanten sehr dünn grundieren, schleifen, dann noch einmal grundieren wenn nötig, erst dann den Endlack auftragen und bei Bedarf ein bis zweimal wiederholen. |
|
Abb. 1 |
Der Aufbau unserer Schuhregale ist denkbar einfach. Fügen Sie zunächst bei allen Seiten den unteren Träger ein und zwar so das dieser mit dem kürzeren Überstand nach vorn bündig mit der Seite ist und auch hinten gut sitzt und es gibt nur eine einzige Position die passt. Manchmal kann es Sinn machen, wenn keine Hilfe zur Stelle ist, bei dem ersten Boden die Seiten mit Hilfe von Wänden, Leitern oder auch Stühlen grob zu positionieren. Nehmen Sie jetzt einen Boden und setzen diesen mit der Ausfräsung für den Stangenhalter nach vorne so ein das der Boden in der Seite verklemmt wird. Siehe Abb. 3. |
|
Abb. 2 |
Jetzt fügen Sie nach und nach alle Böden der ersten Spalte ein und wiederholen dann das bei Bedarf Regalspalte für Regalspalte. Bitte bedenken Sie das die Böden wegen der Schräglage nicht versetzt eingebaut werden können und jeweils in einer Linie eingebaut werden müssen. |
|
Abb. 3 |

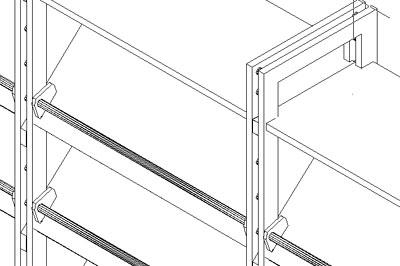

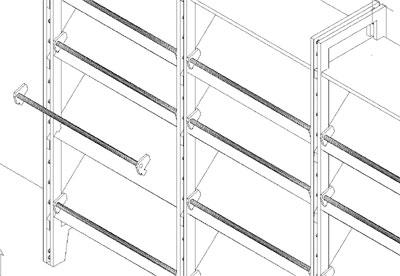

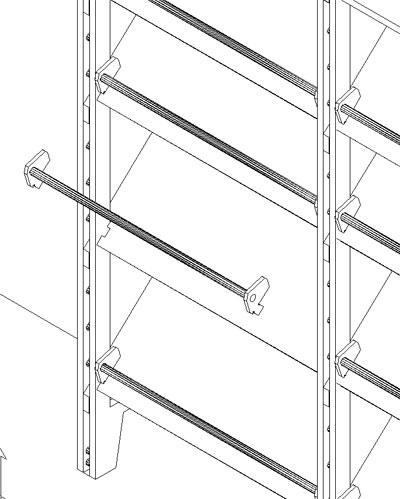

Die Sicherungsstangen können Sie zusammen mit dem Boden oder nachträglich wie rechts gezeigt einfügen. Stecken sie dazu vorher das Stangenset zusammen. Je nach Luftfeuchtigkeit kann es mal ein wenig klemmend sein, Abhilfe können Sie schaffen indem Sie die Holzteile kurz mit einem kleinen Hämmerchen und Beilage einklopfen oder die Teile trocknen. Für einige Zeit sehr Warm und trocken stellen. Meisten funktioniert es aber problemlos so wie die Teile bei Ihnen ankommen. |
|
Abb. 4 |
Optional können zwischendurch, aber nur oben, Reihen mit geraden Böden aus unserem Bücherregalprogramm DSS eingebaut werden. Siehe Abb. 4 |
|
Abb. 1 |
Für eine leichte Entnahme der CDs ist es erforderlich, dass die Böden mit der kurzen Ausfräsung nach vorne eingelegt wird. |
|
Abb. 2 |
Alles was Sie zum Aufbau der Basis benötigen sind Ihre Hände und ein wenig Geschick. Nur für die Wandbefestigung der hängenden Ausführung sollten Sie eine Bohrmaschine sowie Schrauben und Dübel zur Hand haben. |
|
Abb. 3 |

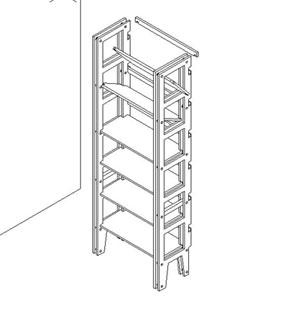

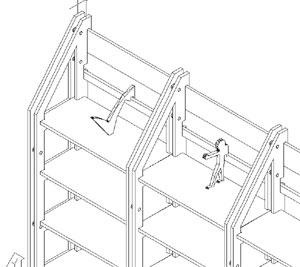

Das Concept-8 ist sozusagen der neue Kleinwagen von REGAflex. Nicht ganz so massiv wie Jennifer oder New-Line und auch auf die edlen Alu-Anschlagstangen haben wir zugunsten des Preises verzichtet. Letztendlich findet man mit so manch einem Kleinwagen schneller einen Parkplatz und zum Ziel kommt man auch. Zunächst sollten Sie ein Grundmodul wie hier gezeigt zusammenstecken. Dabei muss je nach Witterung etwas mehr oder weniger Druck auf die Böden ausgeübt werden. Dabei ist es egal ob Sie die stehende oder die hängende Regalversion haben. |
|
Abb. 4 |
Wenn das erste Modul steht ist es ein leichtes unendlich viele weitere Anbaumodule anzufügen. |
|

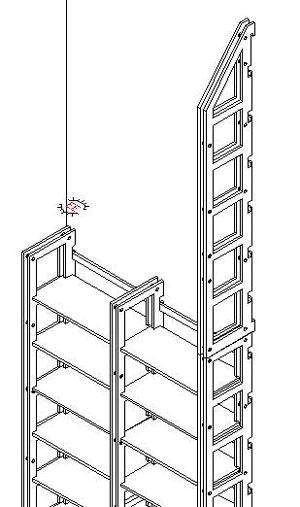

Abb. 5 |
Sollten Sie etwas in dieser Art aufbauen wollen, ist es vorteilhaft die Oberseiten gleich auf das untere zu montieren, dann muss nachher nicht das ganze obere Regal angehoben werden. |
|
Abb. 6 |
Dazu ist dieser Verbinder sehr hilfreich. Auch dieses Teil muss je nach Witterung mit mehr oder weniger Druck eingesetzt werden. Die Oberseiten können nun ebenfalls auf den Verbinder gepresst werden. Bitte beachten Sie das zum befestigen der Oberteile an der Wand die Befestigungsleiste wie beim System Jennifer notwendig ist. Auch hier tragen Sie bitte Sorge dafür das Sie die für Ihr Mauerwerk passenden Dübel und Schrauben entweder bei uns mitbestellen oder sich vor Ort selber besorgen müssen. Die Leiste positionieren Sie am besten wenn das Regal fertig aufgebaut an der Wand steht. Leiste in entsprechenden Halterungen des oberen Regalteils halten, die Löcher anzeichnen, Bohren und anschrauben. Anschließend das Regal in den Falz der Wandbefestigungsleiste heben. Sollten Sie nur das hängende Teil benutzen oder auch mit Zwischenraum zum unteren Regal arbeiten wollen positionieren Sie die Wandleiste mit einer Wasserwaage. |
|
Abb. 7 |

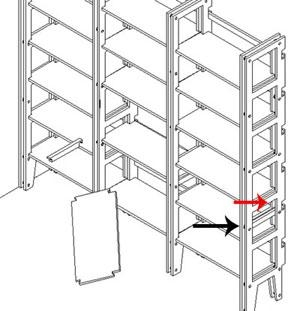

Um die Möglichkeit der optimalen DVD-Archivierung zu nutzen, ist es am besten den Boden nicht wie gewöhnlich auf der Auflage des Seitenteils zu positionieren sondern den entsprechenden Boden zunächst an der Unterseite der nächsthöheren Auflage (Roter oberer Pfeil) zu klemmen und nach dem einfügen des Trägers auf die entsprechenden Spacer (Schwarzer unterer Pfeil) den Boden runterzudrücken damit er auf den Trägern aufliegt. |
|
Abb. 8 |
Das Helferlein, der Haken müssen nur auf der Anschlagsstange eingehängt werden. |
